太陽能控制器

PHOCOS Steca

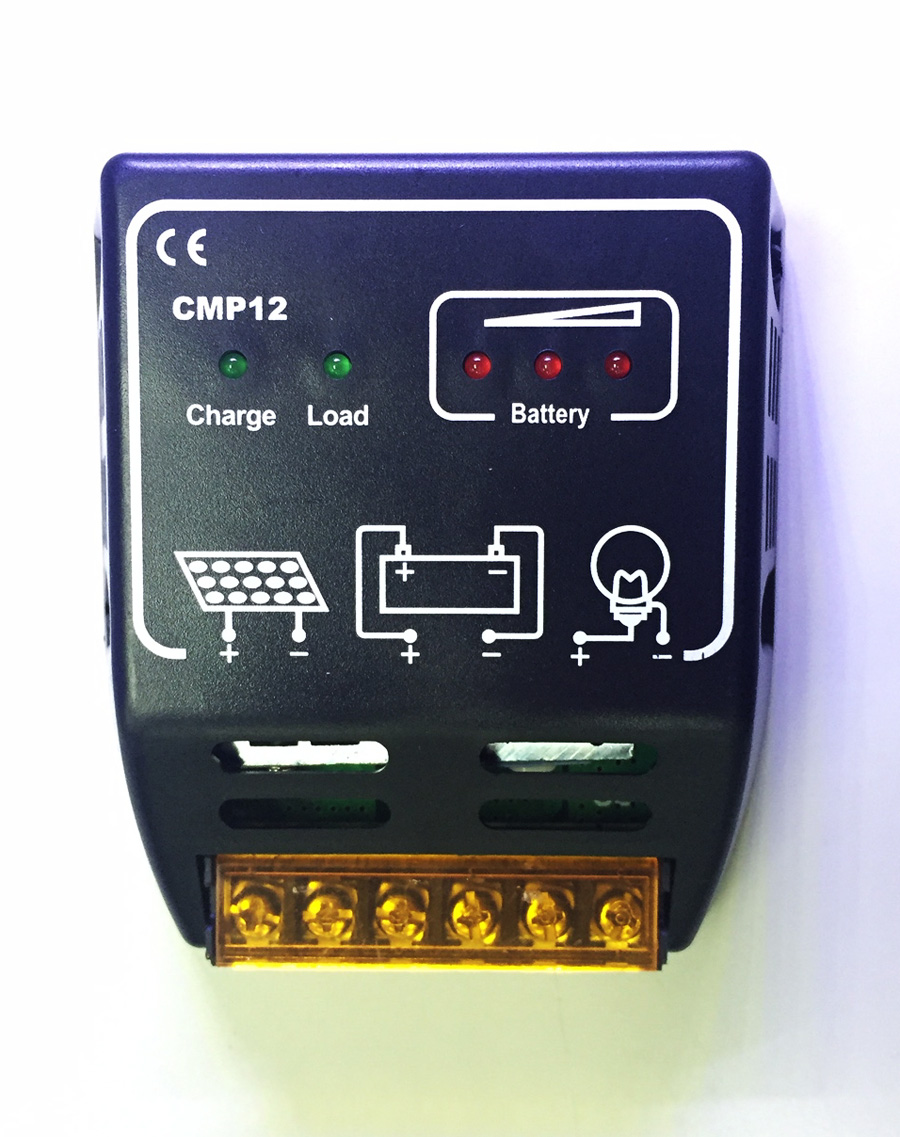

PHOCOS
PHOCOS太陽能過充放保護 5A/10A/15A/20A ---- 80x100x32mm
德國 PHOCOS 設計,青島代工製造.

---------------------------------- CML05-2 CML10-2 CML15-2 CML20
Max. module current--------- 5 A 10 A 15 A 20 A
Max. load current------------- 5 A 10 A 15 A 20 A
System voltage ---------------- 12/24 V 12/24 V 12/24 V 12/24 V
Self power consumption ---- < 4 mA < 4 mA < 4 mA < 4 mA
Dimensions (WxHxD)-------- 80x100x32 mm - - -
Type of protection ------------ IP20 - - -
UL CE 安規
5A 售價:NT$ 2,500元
10A 售價:NT$ 2,900元
15A 售價:NT$ 3,600元
20A 售價:NT$ 4,200元

產品說明:

一. 概述：
新一代的CMLNL系列控制器，是一款根據最新的技術標准開發的，代表最新工業技術發展水準的產品。此產品擁有許多優秀的特性，如：
� 清晰易讀的充電狀態顯示。
� 可編程的路燈控制功能。
� 通過測量太陽能電池板的開路電壓，自動判斷白天和黑夜。
� 基于蓄電池剩餘容量狀態的放電保護模式，和基于蓄電池電壓的放電保護模式。
� 最大16平方mm的接線端子。
� 全面采用電子保險。浪涌、短路、反接、過載等各種保護。
此產品說明書提供一些與控制器有關的重要建議，包括安裝、使用、編程及故障排除。使用產品前請仔細閱讀此說明書，注意在末尾的安全和使用建議。

二. 功能描述：
� 控制器主要用來保護蓄電池，避免源自太陽能電池板的能量對蓄電池過度充電，及負載運行造成的過度放電。充電特性包括幾個階段，控制器可以根據環境溫度自動調節充電電壓------自動溫度補償。
� 控制器自動識別12V或24V系統電壓。
� 控制器主用于太陽能路燈系統，夜間照明時間可以根據需要進行設定。
� 通過面板的按鍵，使用者可以對夜間照明功能進行設置。
� 本產品擁有一系列的保護和顯示功能。
三. 控制器的安裝和連接：
控制器最好只在室內使用。避免陽光直射，放置于乾燥環境中。絕對不要安裝在潮濕的房間裏（例如浴室）。如果需要在室外使用，請做好控制器的防塵和防水。
控制器可以檢測周圍溫度以調節充電電壓，因此控制器必須和蓄電池安裝在同一空間內。控制器運行期間本身的溫度會升高，所以要將其安裝在不易燃燒的材質上。
註：請按照下面描述的步驟，連接控制器，避免錯誤的安裝。
請使用適合墻體材料的螺絲，將控制器安裝在墻體上。請使用最大4mm直徑的螺釘，螺釘頭直徑不要超過8mm。請不要使用沉頭螺絲。
注意螺釘除承受控制器重量外，還必須能承受配線所產生的力量。
確保控制器兩側的散熱槽空氣暢通，不要被障礙物阻擋。
一個按照DIN標准設計的導軌安裝板，作為配件。此安裝板用于將控制器安裝在標准的35毫米間距的導軌上。請使用兩個緊固螺絲將控制器固定在軌道安裝板上。
按照正確的極性，將蓄電池與控制器連接在一起。為避免故障，請先把電線接在控制器上，然後是蓄電池。
注意：建議控制器與蓄電池之間的距離為30公分與100公分之間。如果極性接反，會引起持續的警報聲。建議線徑在：
CML05：最小2.5平方mm
CML08：最小4平方mm
CML10：最小6平方mm
CML15，CML20：最小10平方mm
警告：如果蓄電池的極性接反，負載輸出端的極性也會變反。不可在這種情況下，接通負載。
註：請注意您的蓄電池供應商的推薦。我們強烈建議在蓄電池的接線端接一個保險絲，以提供短路保護。保險絲必須能承受控制器的額定電流：
CML05、08----用 20A. CML10、15----用 30A. CML20----用 40A

三. 控制器的安裝和連接：
控制器最好只在室內使用。避免陽光直射，放置于乾燥環境裏。一定不要安裝在潮濕的房間裏（例如浴室）。如果需要在室外使用，請做好控制器的防塵和防水。
控制器可以檢測周圍溫度以調節充電電壓，因此控制器必須和蓄電池安裝在同一房間裡。控制器運行期間自身溫度會升高，所以要將其安裝在不易燃燒的表面上。
註* 請按照下面敘述的步驟，來連接控制器，避免錯誤的安裝 .**
請使用適合墻體材料的螺絲，將控制器安裝在墻壁上。請使用最大4mm直徑的螺釘，螺釘頭直徑不要超過8mm。請不要使用沉頭螺絲。
注意螺釘除承受控制器重量外，還必須能承受配線產生的力量。
確保控制器兩側的散熱槽暢通，不被障礙物阻擋。
一個按照DIN標准設計的導軌安裝板，作為配件可選。此安裝板用于將控制器安裝在標准的35mm間距的導軌上。請使用兩個緊固螺絲將控制器固定在軌道安裝板上。
<----------------------------------------------------------->
按照正確的正負電極，將蓄電池與控制器連接在一起。為避免故障，請先把電線接在控制器上，再來接蓄電池。
注意：建議控制器與蓄電池之間的距離為30cm到100cm之間。如果極性接反，會引起持續的警報聲。建議線徑為：
CML05：最小2.5平方mm
CML08：最小4平方mm
CML10：最小6平方mm
CML15，CML20：最小10平方mm
<------------------------------------------------------------>
**警告：如果蓄電池的極性接反，負載輸出端的極性也同時反轉。不要在這種情況下，來接通負載。
註：請注意您的蓄電池供應商的推薦。我們強烈建議在蓄電池的接線端接一個保險絲，以提供短路保護。保險絲必須能承受控制器的額定電流：
CML05、08-----用 20A. CML10、15------用 30A. CML20----用 40A
<------------------------------------------------------------>
按照正確的極性，將太陽能電池板與控制器連接在一起。為避免故障，請先把電線接在控制器上，然後再接太陽能電池板。
<------------------------------------------------------------>
註：請將正極與負極的聯線，靠近一些，盡量減少電磁的影響。
註：如果太陽能板暴露在陽光下，瞬間就會產生電壓。請注意太陽能電池板廠商的使用說明。
<------------------------------------------------------------>
按照正確的極性，將負載與控制器連接在一起。為避免故障，請先把電線接在負載上，然後再接到控制器。
<------------------------------------------------------------>
四. 太陽能系統接地 - - - - (內容於下方下載)

下載詳細說明:
太陽能系統接地 - - - 等.
安全特徵 - - - 等.
充電標示說明.

PHOCOS 德國原廠網站: www.phocos.com

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Steca

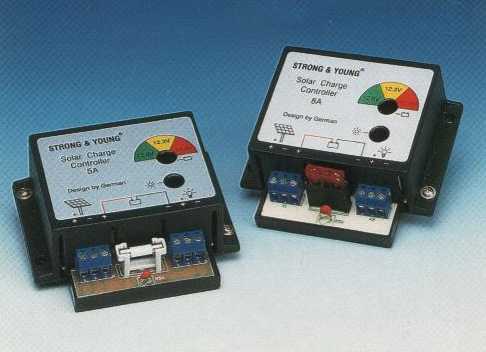

Steca太陽能過充放保護 5A/8A 98x87x33mm
空載電流: 4mA
重量:100公克
德國 Steca 設計,台灣包裝.
UL CE 安規
5A 售價:NT$2,500元
8A 售價:NT$2,900元
--------------------
以下為德國原裝進口:
12A 售價:NT$5,500元
20A 售價:NT$6,500元
30A 售價:NT$8,500元
---------------------
產品說明:
目錄: 1附有近似邏輯的充電控制器. 2.結構. 3.安裝.
　　　4.操作. 5.維護. 6.錯誤. 7.保證. 8.數據.

1.附有近似邏輯的充電控制器

１－１控制器在太陽能系統中的功能

　　　本控制器可用於帶蓄電池的太陽能系統中，泛使用於休閒、居住及小規模的工業系統中．控制器通過測量蓄電池的充電狀態，控制充電過程及負載的開關．如果電池能較理想地使用的話，其壽命會大幅延長．本控制器活用於帶酸電解液的鉛蓄電池，以及各種太陽能電池板（有關安全因素請參見２－１）．

１－２控制和調節功能

　　﹡充電狀態的測定
　　　通過一種新式的特殊運算,控制器能夠”知悉”蓄電池的特性曲線．之後，充電狀態便以約１０％的中等精度顯示出來．充電狀態是大多數控制和調結果功能的基礎．

　　﹡過充電保護
　　　頻繁的過充電會損傷蓄電池．充電過程和過充電保護是由一種新型的帶緩衝寬度調節的混合電路來控制的，以確保對電池的平緩充電．

　　﹡充電規則
　　　通過一種特殊的測量方法，不再需要聯結電池電壓識別元件，就能補償連線上的電壓降．
　　﹡循環充電（鉛酸電池／膠體電池）
　　　當充電狀態降到７０％以下時，最終充電電壓將特別提升一小時．
　　﹡均衡充電（指鉛酸電池）
　　　當充電狀態降到４０％以下時，開始均衡充電．在過程中，最終充電電壓持續提升一小時，電解液充分混合，電池壽命進而被延長．
　　﹡月度充電
　　　根據鉛電池或膠體電池的不同，相應的最終電電壓提升持續一小時。
　　﹡最終充電電壓的溫度跟蹤
　　　鉛電池的理想最終充電電壓隨著電池溫度的提高而降低．當溫度升高到一定程度時，一個固定的最終充電電壓會使電池持續地過充電，導致無法控制的　氣．溫度跟蹤會在溫度高時降低最終充電電壓，而在溫度低時提高最終充電電壓．帶積體電路感應的溫度跟蹤功能在循環和均衡充電時啟動．出於對負載安全的保護，最終充電電壓永遠不會超過１５Ｖ（例如，低溫時的均衡充電）．
　　﹡顯示
　　　兩個發光二極管體(LED)來顯示系統的工作狀態．第一個（狀態LED）顯示控制器狀態，第二個（充電LED）顯示續電池的充電狀態．
　　﹡過放電保護
　　　由於硫化的原因，過放電會導致蓄電池容量的損失．過放電保護功能可以自動切斷負載，而當充電狀態恢復到５０％以上後，負載又會被自動接通．

１－３　　件

　　﹡１６ｘ１為液晶顯示屏（本控制器有帶和不帶液晶顯示兩種）

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

　　　系統中最重要的參數可以顯示在控制器的液晶顯示屏上，通常情況下每隔三秒鍾顯示變換到下一個參數．而當出現錯誤時，它可以顯示問題所在．
　　　一般操作
　　　電壓和狀態顯示

　　　顯示屏可以顯示蓄電池的電壓直和５為符號，前兩位符號表示內部控制參數，接著的第一位字母如顯示ｓ部表示負載的斷開是由電壓控制的，如顯示Ｌ則表示是由充電狀態控制的．第二位字母顯示聯接的是何種電池Ｂ表示鉛酸電池，Ｇ表示膠體電池．最後一位顯示Ｎ表示工作正常，Ｇ表示正在循環充電，Ａ表示下個循環可　到均衡充電．

充電狀態（ＳＯＣ）顯示
　　　蓄電池的充電狀態通過條碼表示．每一個大的條碼代表充電狀態的１０％，小的句號代表５％．以上的圖例代表充電狀態為７５％．

　　　充電電液顯示
　　　條碼顯示占額定電池板電流多少百分比的充電電流流入蓄電池，（而額定電池板電流的大小是由控制器的功率等級來確定的），顯示方法同充電狀態顯示，當電池充滿後，電池板電流被短路掉．此時LED光線會很亮，也不會有條碼顯示．如果顯示太陽的符號是陰陽相反的話（見下圖），表示根本沒有充電電流產生（比如在夜間）．
　　　負載電流顯示
　　　條碼顯示當時負載電流佔額定負載電流的百分比．（而額定電池板電流的大小是由控制器的功率等級來確定的）．
　　　錯誤顯示
　　　當發生錯誤時，問題將可以清楚地顯示出來．有以下幾種錯誤：
　　　負載電流（ｌｏａｄ　ｃｕｒｒｅｎｔ，如上圖）
　　　電池板電流（ｍｏｄｕｌｅ　ｃｕｒｒｅｎｔ）
　　　溫度過高（ｏｖｅｒ　ｔｅｍｐｅｒａｔｕｒｅ）
　　　電壓過高（ｏｖｅｒ　ｖｏｌｔａｇｅ）
　　　電壓過低（ｕｎｄｅｒ　ｖｏｌｔａｇｅ）
　　﹡電腦連接
　　　連接液晶顯示幕的部分,也可以連結到計算機上，但需要相應的軟體支援．

３．　結構

２－１電壓的自　應
　　　在安裝時,本控制器可根據系統的電壓自動調整為１２Ｖ或２４Ｖ．控制器於出廠時原設計是在大多數情況下不需要調　　　整，只有在下列情形時才要調整一下：
　　　使用膠體電池時
　　　使用夜間功能時
　　　負載直接接到電池上時

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
　　　調整是通過兩個接柱連接到一起, 其標準設置為：

　　控制器出場時以設定均衡充電，即它對帶電解液的電池是理想的．對於其他電池均衡充電不起作用，請參考電池的使用說明．
　　﹡直接與電池相連
　　　當電池與其他充電器或與同電網相連的變流器連接時，充電狀態不能顯示．控制器將會調整為隨著電壓來控制．
　　　但控制器調整為隨著電壓來控制時，決定充電狀態唯一的標準就是電池的電壓．所有的功能隨著不同的電壓值而發生作用，充電狀態顯示也是如此：
　　　LED變紅色表示電壓為１０．８Ｖ，相當於液晶顯示屏有０個條碼﹔
　　　LED變黃色表示電壓為１２．０Ｖ，相當於液晶顯示屏有５個條碼﹔
　　　LED變綠色表示電壓為１３．２Ｖ，相當於液晶顯示屏有１０個條碼﹔
　　　這種情況下，顯示充電時的LED起到一個色彩表的作用．
　　　將紅的連線從７／８換到５／６，　的相應地也要根據下面”電池的種類”所述調整位置．
　　　例如，負載直接與鉛酸電池連接，夜間功能取消的連接方法：

　　﹡電池的種類　　
　　　鉛酸電池：接線柱３／４要空著．拿掉藍色的連線或將其達到４／６位置上（如標準設置）．
　　　膠體電池：藍色的連線要從４／６換到３／４．
　　﹡夜間功能
　　　當控制器與照明用具一起使用時，可以啟用所謂的夜間功能．此時，所有的負載在夜間都被接過，而在白天都被切斷．過放電保護功能也同時啟動．
　　　為了啟動夜間功能，連接１／２接線柱的連線必須拿掉．
　　　請將暫時不用的連線保存好，以備以後使用．

４．　安裝
　　待續！

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
其他廠牌 :

Trace C-40 太陽能控制器
40安培太陽能控制器
美商翠史在大陸製造
台灣目前使用最普及的控制器
可作為400W 風力發電機的充電控制器
40A 售價:NT$8,500元
Trace 原廠網頁 - - - - -
