世界首創 碳纖維太陽能模型車


©產品全球著作權 強而青科技

--- - * * * * 4 大 之 最 * * * * - ---

* 最 輕------
* 最 快------
* 最簡單----
* 最便宜----
的 太陽能模型車

太陽能碳纖維車 短 片

---> 太陽能碳纖維車 短 片

---> 太陽能碳纖維車 短 片


羅馬尼亞(Romania) 皇宮


材料特色:
本產品的: 1---車體大樑,與2---前輪軸,及3---後輪軸,等3個主要配件,
由一般的金屬材料,改為〝碳纖維〞強化材料 (更強、更輕)。

太陽能板:
單晶, 1V, 125mA, 高功率級

外型尺寸:
長: 18cm,    寬: 8cm,    高: 6.5cm.

重量: 38 g

說明:
這是全世界最輕、最快的 太陽能模型車.
也是世界上第一輛碳纖維製成的太陽能模型車.
因為輪圈有強大的彈性,可以在不平的礫石地上快速奔走.
太陽能電池保用10年.
由 查丁壬(中華太陽能聯誼會 會長)於2009年創作發明,於2010年推出.
專利權: 台灣、 大陸、 德國•




這是一輛可以自行快速組合的太陽能模型車
售價: NT$ 350元

         產品組裝說明 :

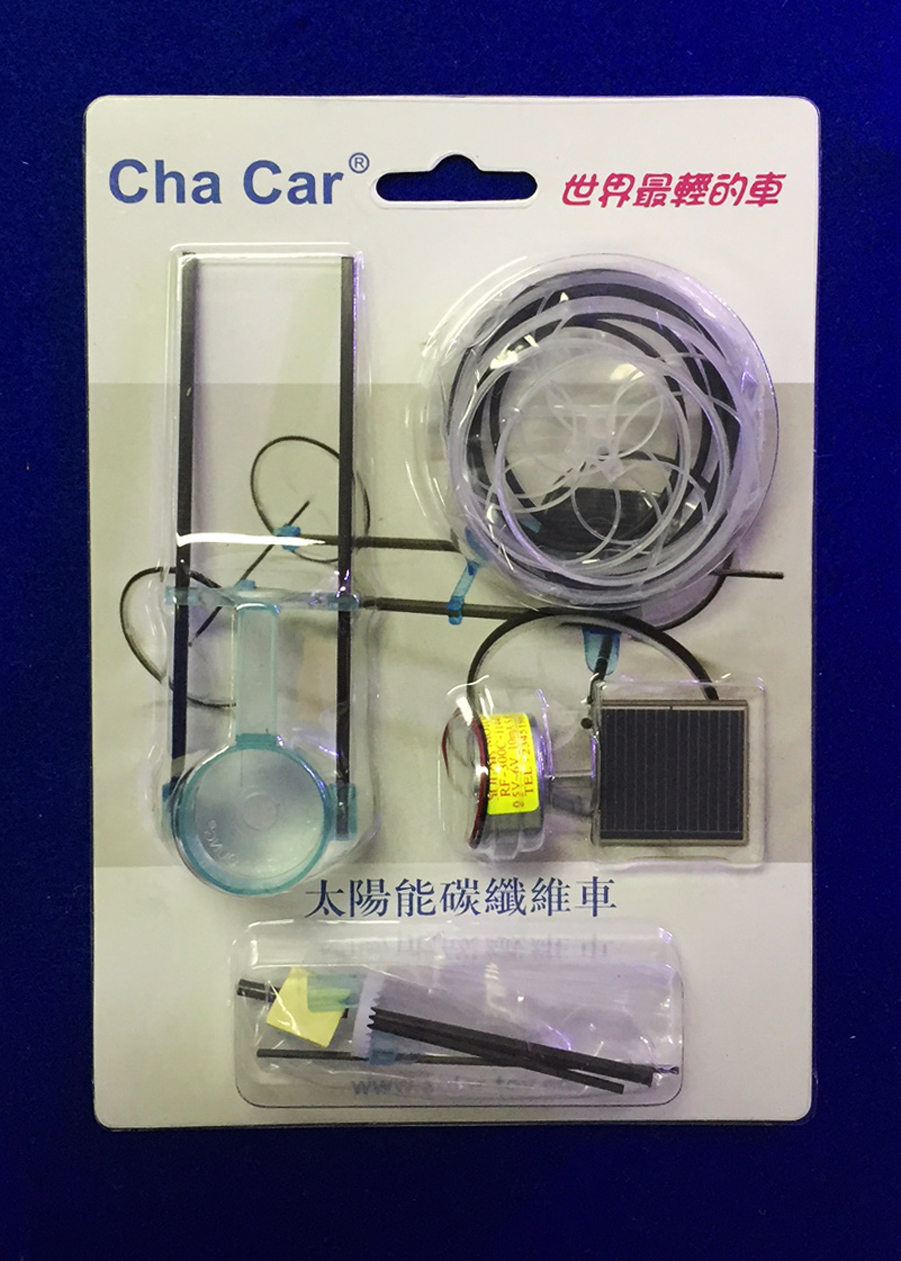

◎ Cha Car的材料 :
(1) 太陽能電池板
(2) 車架
(3) 太陽能馬達含小齒輪
(4) 減速冠齒輪
(5) 碳纖維套件5支    ( 3支圓棒,2支方管 )
(6) 前後車輪

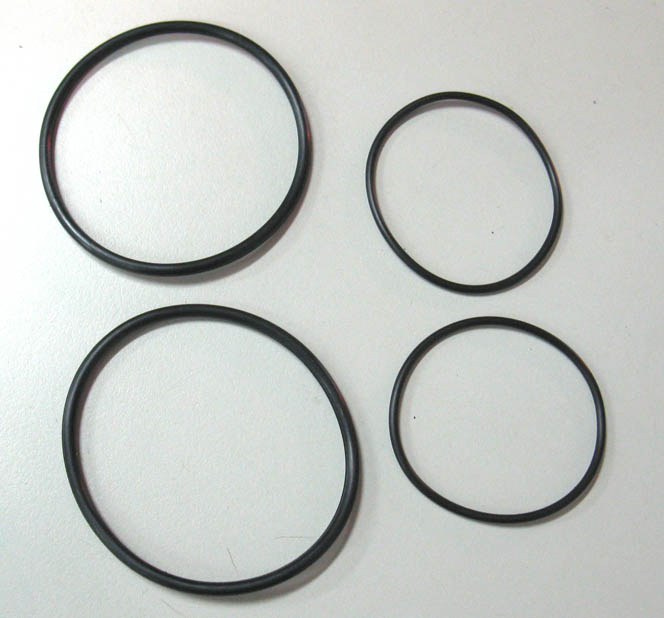

(7) 前後輪圈
(8) 前輪軸連接套
(9) 泡棉膠

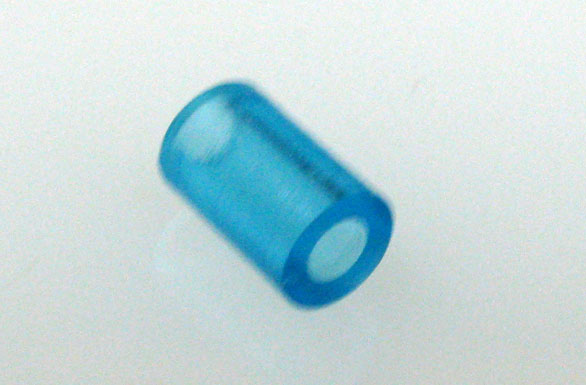

(10) 後輪軸套管

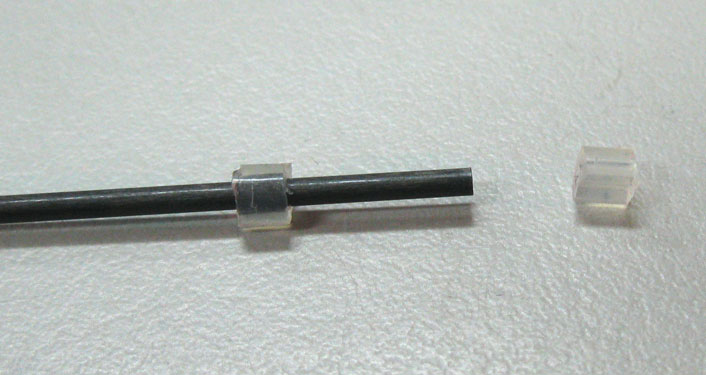

(11) 前輪固定膠圈

製作步驟 :
1. 將碳纖維方管2支分別插入車架,並將(8)前輪軸連接套,插入方管的前端,

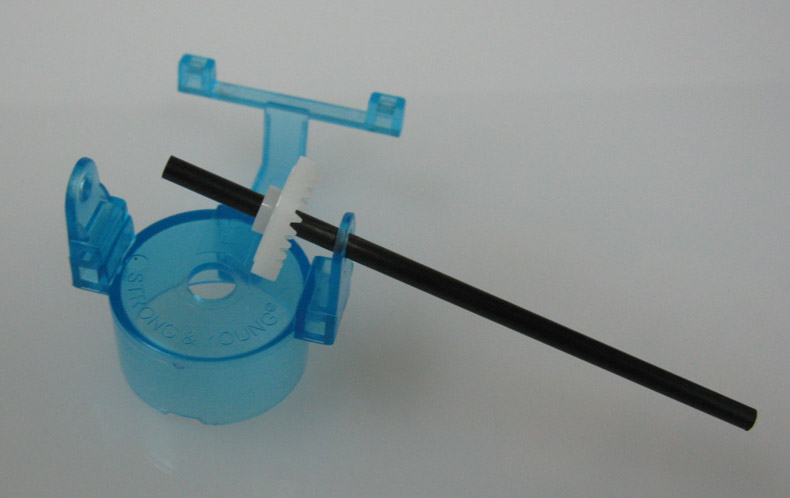

2. 將後輪軸(較長的一端)套入(2)車架,
3. 套入後輪軸套管,
4. 將(3)太陽能馬達,套入(2)車架,並輕微咬合馬達齒輪(保持鬆滑,不要太緊),
5. 將最細的碳纖維圓棒,插入前輪軸連接套,並套上(11)前輪固定膠圈,再裝上(6)前後車輪及(7)前後輪圈,
6. 將上述成品翻轉過來,將(1)太陽能電池板,與馬達輸出線,用焊槍焊接上,再粘上(9)泡棉膠,
7. 最後把剩下的一根最短的碳纖維圓棒,插入車架後方,以避免傾倒,即完成本作品。

◎註:製作Cha Car前要準備焊槍與焊錫。

         Cha Car 零組件分析表
--------------------------------------------------------
品 名                單 價NT    / 需求數量  / 合 計

前輪(含輪圈)          15      2      30
後輪(含輪圈)          20      2      40
車架                       20      1      20
太陽能晶片           120      1    120
碳纖維方管             10      2      20
碳纖維圓棒(3mm)    10      1      10
碳纖維圓棒(細)          5      1      5
碳纖維圓棒(短)          5      1      5
前輪軸連接套            5      2      10
   (含固定膠圈)
太陽能馬達              80      1      80
   (含齒輪及泡棉膠)
減速冠齒輪                5      1      5
包裝材及印刷           10      1     10
--------------------------------------------------------
   - - - - - - - - - - - - - -    總        計 :   NT:355元
   - - - - - - - - - - - - - -    整套折價 :   NT:350元

◎  〝 CHA CAR 裝配完成不能動的原因: 〞

1. 要戶外的陽光或是在室內用鎢絲燈泡(或鹵素燈在10~15公分左右的距離照明).
   (因為鎢絲燈泡或鹵素燈所產生的光波長是太陽能電池的可用光波,而日光燈或LED燈的波長,無法促使太陽能電池發足電流)

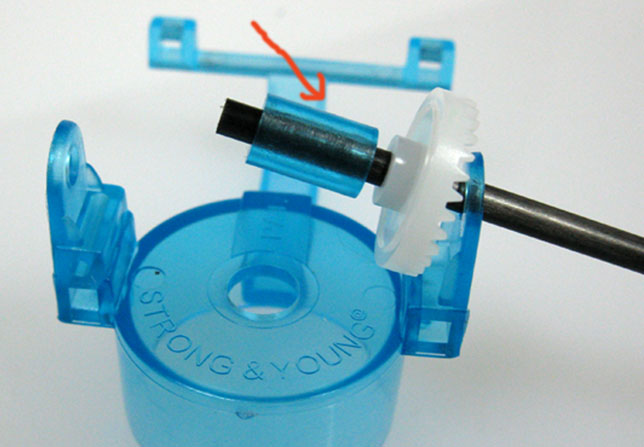

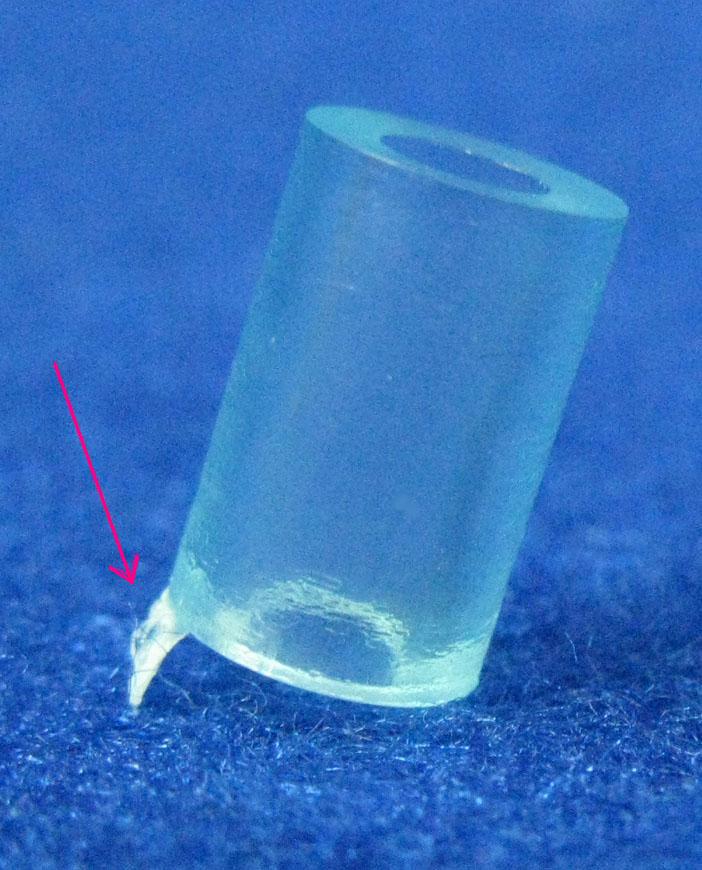

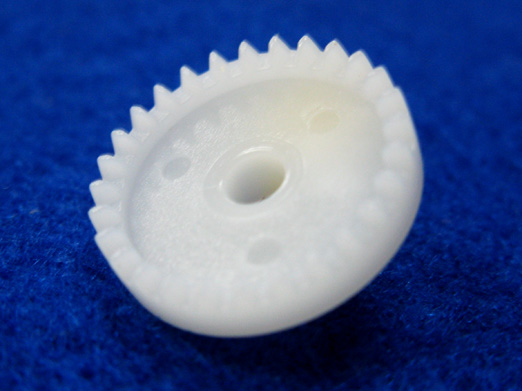

2. 可能是﹝減速冠齒輪﹞旁的套環(下左圖中箭頭處),其邊緣的毛邊(下右圖中箭頭處)所造成,只要將毛邊用刀片除掉即可.


更多能源教育教材產品 : 能源教育教材網


最新軟性薄膜產品 : 軟性薄膜太陽能車
本產品僅供外銷,暫不零售。

2014最新: 碳纖維太陽能車 改裝 太陽能木船
